非标定制滚压刀在汽车行业的应用实例1
来源:非标定制滚压刀在汽车行业的应用实例作者:李经理网址:http://www.jnusm.net

多辊滚光刀-迅速达到极其平滑表面


  快速获得最佳表面质量-这就是德国宝力士(BAUBLIES)多辊滚光刀的最大优势。在护圈中根据不同的滚光任务以不同方式排列多个硬化的辊针,多个辊针同时接触工件表面,可以有效减少加工时间,可快速得到小于Rz1.0μm(Ra0.13)的表面粗糙度。

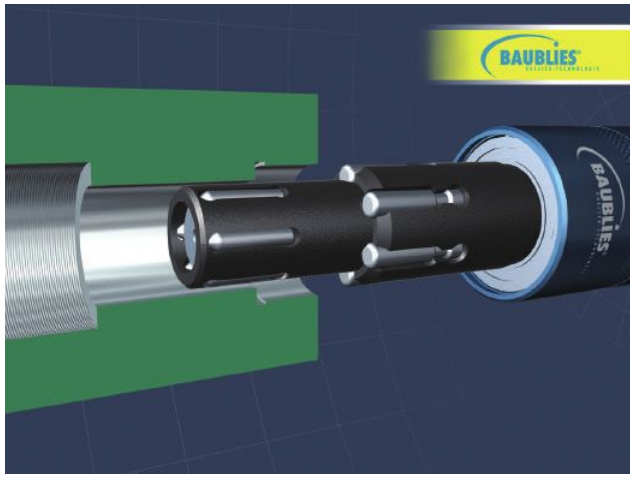

多辊滚滚光刀原理


  利用多辊刀具进行滚光的运动方式类似于行星齿轮的碾压过程:圆锥芯轴与刀具本体牢固相连,护圈与旋转轴装的辊针一起自由旋转。滚光直径通过圆锥芯轴相对于辊针的轴向移动而调整,保证了在退刀的过程中不会拉伤工件。

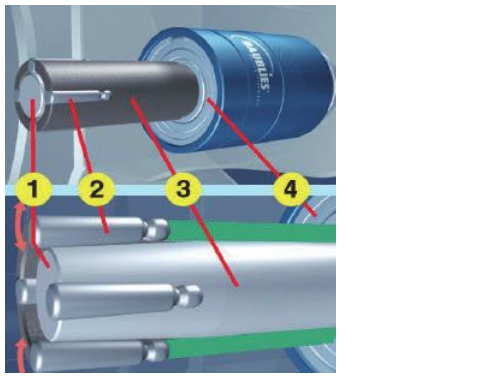

①圆锥芯轴  ②辊针   ③护圈   ④刀具本体

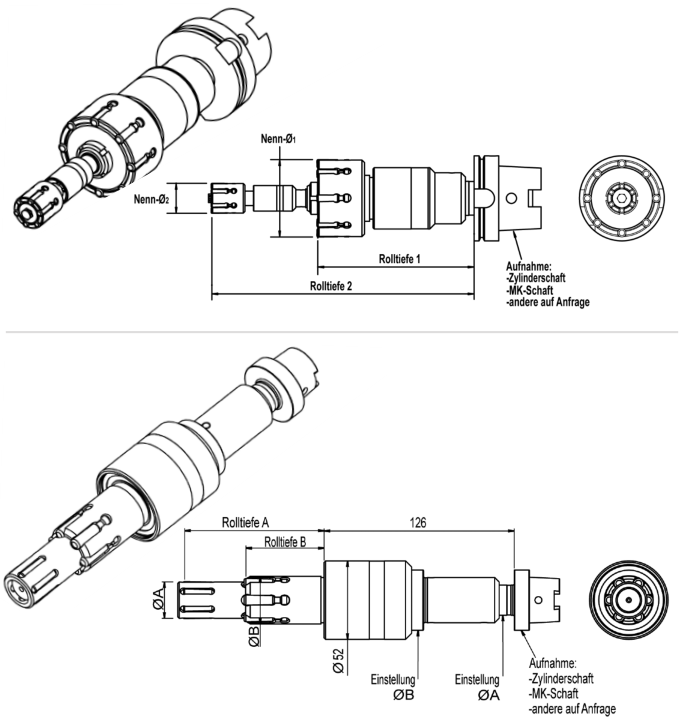

复合式阶梯孔滚光刀


  复合式阶梯孔滚光刀可以同步完成同心阶梯孔的滚光加工,它具有以下优势:


■  可以同时完成不同直径的孔加工

■  加工时间短,效率快

■  特别适合大型零件的加工

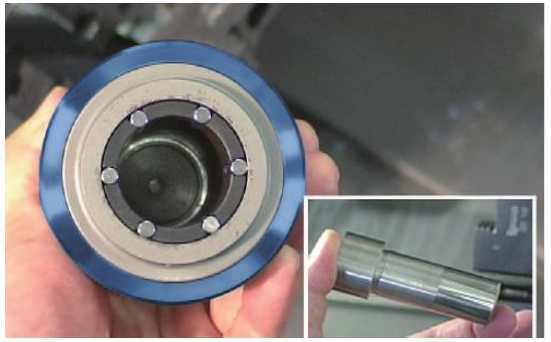

■  零件:转向壳体

■  规格:直径45-117mm,长度230mm

■  材料:铸铁

■  机床:加工中心

■  工具:阶梯孔多辊滚光刀

■  优点:表面粗糙度Ra0.4,原来的镗孔加工很难满足要求,滚光不仅满足粗糙度要求,还可以实现表面硬化,提高工件密封性和使用寿命。
