宝力士滚压刀油箱密封面应用实例
来源:宝力士滚压刀油箱密封面应用实例作者:李经理网址:http://www.jnusm.net

  滚光加工是一种经济、简便和可靠的镜面加工方式,可同时达到提高零件强度和硬度的目的,它可以实现:


表面粗糙度Rz



表面硬度

  钢件的表面硬度经过滚光后可以提高HV20-50.


动态应变能力

  耐振动性一般可提高20%-60%,某些情况下,甚至超过100%!


材料比

  滚光加工可以提高零件的材料比,在C值为0.2-0.4μ时,该值可以达到70%以上。


宝力士滚光刀几乎适用于所有普通机床,如:

  ◆ 车床(普通车床或数控车床均可)

  ◆ 加工中心

  ◆ 钻床

  ◆ 铣床

  ◆ 自动化生产线

  ◆ 等等


  宝力士滚光刀可以像普通刀具一样安装在现有机床上面使用,无需任何附加设备(如液压等)或额外购置机床(如磨床等),大大节约成本,并且由于只在一台机床上即可完成,可以更好的保证工件精度和缩短加工时间,单件加工时间只需磨床的1/5-1/20!



◆  零件:油箱密封面

◆  规格:直径φ13-30mm

◆  材质:铝合金

◆  机床:加工中心

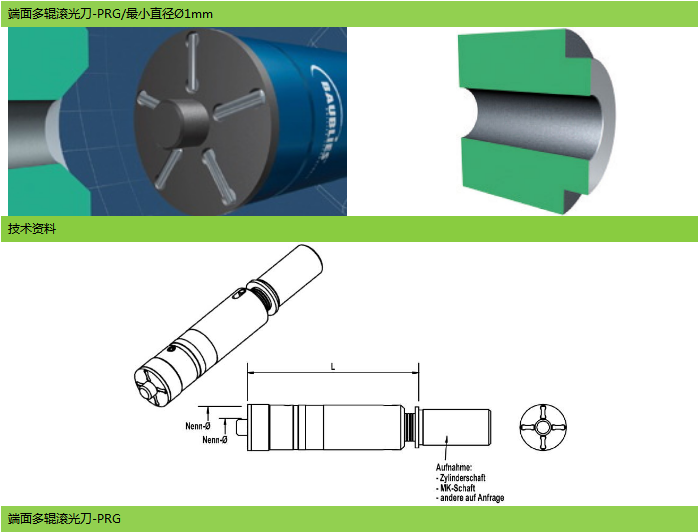

◆  工具:端面多辊滚光刀

◆  优点:表面粗糙度Ra<0.4,提高工件密封性,降低不良率。



加工位置:端面

直径范围:最小直径φ1mm

辊针:根据需要确定

标准刀柄:圆柄(可选择有无扁位)或莫氏锥柄


VDI或HSK刀柄等

内冷:冷却液压力最大8bar


工件余量:0.01mm

最大滚压量:4mm

润滑:乳化液或油;经过过滤的润滑剂(<40μm)可提高表面质量和刀具寿命。

工件前处理:表面粗糙度达到Rz15μm以下

工件的最大硬度:HRC45

切削速度VC:最高达40m/min;转速是在圆锥最大直径基础上计算。

进给速度F:0.1-0.3mm/rev,退刀时使用快动

在压力下保压时间:5-20转
