宝力士滚光刀燃油喷射零件的应用实例
来源:宝力士滚光刀燃油喷射零件的应用实例作者:李经理网址:http://www.jnusm.net

宝力士滚光刀技术特点

◆  滚光加工后的表面粗糙度可以达到Rz1.0μm(Ra0.13)以下,远超其他光整加工方式。

◆  滚光加工在提高表面质量的同时,还可以提高工件硬度15%-30%,耐磨性提高15%。

◆  滚光加工效率是磨床的5-20倍,可以很快收回成本。

◆  滚光加工不需要额外添置设备(如磨床)或改造机床(无需液压或电气设备),整个加工过程在同一台机床上完成,使生产加工变得更容易,易于保证精度,也降低了运输、仓储和机器购置成本。

◆  滚光加工过程快速可靠,操作简单,加工人员无需长期培训即可快速上手。

◆  滚光加工不去除材料,无需处理废料,也不污染环境,不危害人体,是一种绿色环保的加工方式。

◆  提高零件动态应变能力,滚光后的工件耐振动性一般可提高20%-60%,某些情况下,甚至超过100%。

◆  滚光加工可以提高零件材料比,在C值为0.2-0.4μm时,该值可以达到70%以上。


  多年来德国宝力士(BAUBLIES)滚压刀具被广泛应用于各行各业,宝力士(BAUBLIES)滚压刀具可以实现切削加工所无法达到的表面质量,可获得小于Rz1.0μm(Ra0.13)的表面粗糙度,并能确保工件精度不变化,而且加工时间短。宝力士滚压刀具已成为高品质、低成本的完美解决方案。



◆  零件:燃油喷射零件

◆  规格:直径φ5.6-5.9mm

◆  材质:钢

◆  机床:车铣复合机床

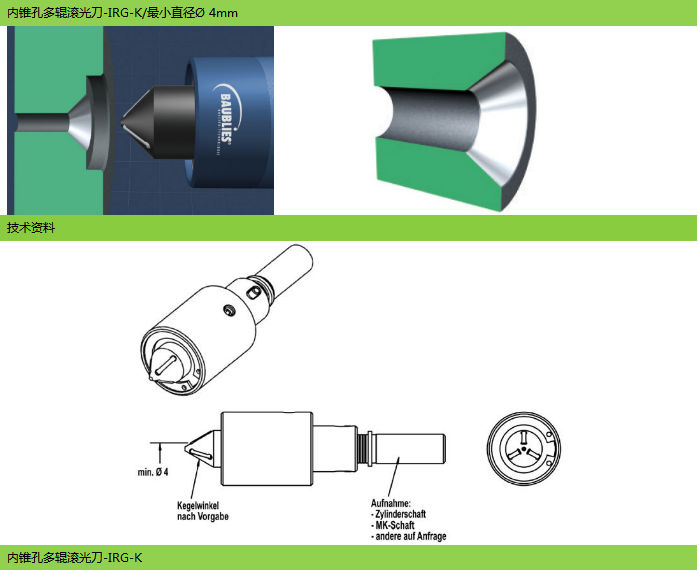

◆  工具:内锥孔多辊滚光刀

◆  优点:满足表面粗糙度Ra<0.4要求,提高工件加工良率,利于大规模快速生产。



加工位置:内锥孔

直径范围:最小φ4mm

辊针:根据需要确定

标准刀柄:圆柄(可选择有无扁位)或锥柄


VDI或HSK刀柄等

内冷:冷却液压力最大8bar


工件余量:0.01mm

最大滚压量:4mm

润滑:乳化液或油;经过过滤过滤的润滑剂(<40μm)可提高表面质量和刀具寿命。

工件前处理:表面粗糙度达到Rz15μm以下

工件的最大硬度:HRC45

切削速度Vc:最高达40m/min;转速是在圆锥最大直径基础上计算。

进给速度F:0.1-0.3mm/rev,退刀时使用快动

在压力下保压时间:5-20转
