宝力士滚压刀具刹车油缸的应用实例

来源:宝力士滚压刀具刹车油缸的应用实例作者:李经理网址:http://www.jnusm.net

  滚光加工是听过滚动元件对金属表面进行碾压和挤压产生塑性变形的过程,是一种无切削的塑性加工方法,所以不会有料屑产生,也不会改变工件精度和公差。通过滚光加工,可使工件表面光滑如镜面,具有卓越的滑动性、密封性及结合性。

  滚光加工是一种经济、简便和可靠的加工制造方式。通过滚光加工,可以在得到最好的表面质量的同时,提高工件的强度和硬度。


  几乎所有的旋转对称零件(回转体)的内外表面都可以进行滚光加工;对于孔类和轴类零件的滚光加工,宝力士有一个规格齐全的标准滚光体系,同时,基于我们50多年的专业经验,我们也能够为几乎所有其他几何形状提供量身定制的解决方案。尤其是金刚石滚光刀的发展,使我们在新的领域(如自由曲面和模具制造)有了更多选择。


  每种具有塑性变形能力的金属材料都可以进行滚光,材料的滚压性能是通过材料的塑性变形能力来定义,具体的指标是材料断裂伸长率。一般而言,这个数值应该超过5%,断裂伸长率越高,滚光加工的效果越好。常规钢质辊子的滚光刀最高加工硬度达HRC45,金刚石滚光刀的加工硬度可达HRC60以上。



◆  零件:刹车油缸

◆  规格:直径D13-27mm,长度60mm

◆  材质:铸铁GG25

◆  机床:车铣复合机床

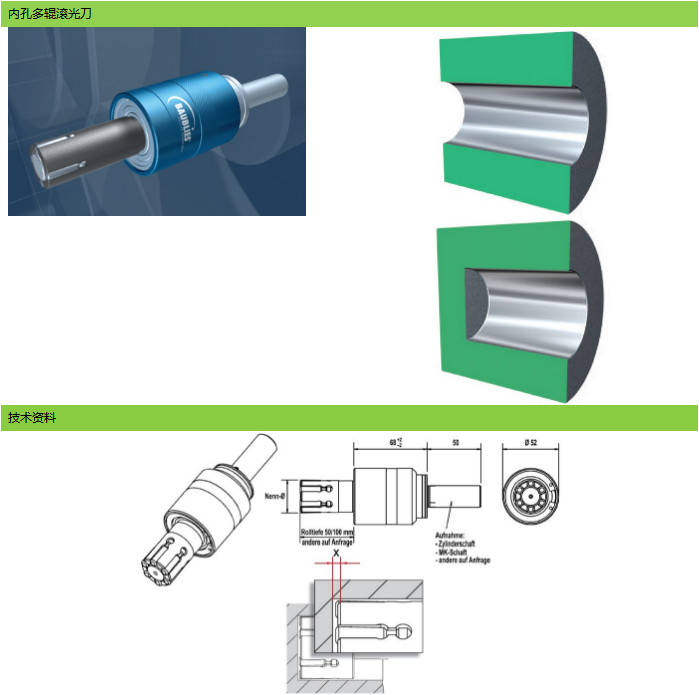

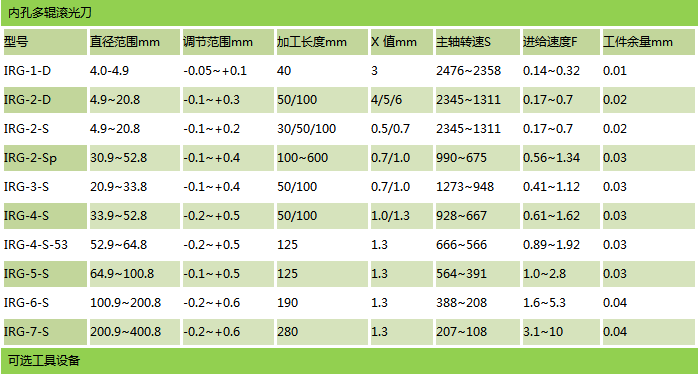

◆  工具:内孔多辊滚光刀

◆  效果:表面粗糙度要求达到Ra<0.4,原来的铰孔加工不能满足要求,使用滚光除粗糙度可轻松达到外,还可以提高表面硬度和耐磨性,延长使用寿命,满足大批量生产的效率要求



VDI或HSK刀柄等,标准刀柄为圆柄(可选择有无扁位)或莫氏锥柄

不同滚压深度

不同辊针数量

定制辊针

内冷


刀具的旋转方向:正转(M3)

润滑:乳化液或油;经过过滤的润滑剂(<40μm)可提高表面质量和刀具寿命。

工件前处理:表面粗糙度达到Rz15μm以下,公差IT8以上

工件的最大硬度:HRC45
